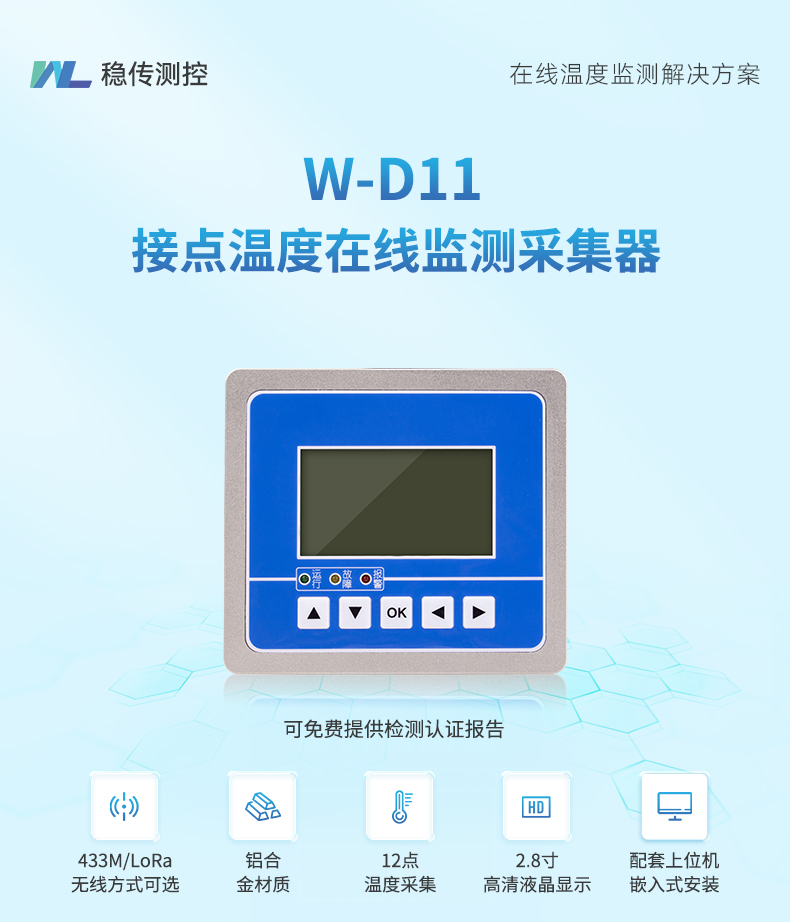

1. 產品簡介: |
● 接點溫度在線監測儀適用于高低壓開關柜、電纜溝、架空線、變壓器等相關的電氣連接點及發熱點在線測溫,具有多級報警模型,可提前預知故障點,排除隱患。標配RS485接口,標準的Mobdus通訊協議,集中組網監控更便捷。輕量化設計,只需一根電源線、一根通訊線,即可實現在線監測電氣接點溫度。 |
● 無線式溫度監測系統具有極高的可靠性和安全性,且價格相對低廉,可直接安裝到每臺高壓開關、母線接頭、戶外刀閘或變壓器上。系統配備標準通訊接口。通過上位機軟件,可記錄高壓設備實時運行溫度的數據。為高壓設備的維修提供累積數據,實現了高壓設備熱故障預知維修。 |
2.1 無線測溫系統結構圖:
3.1 儀器主體尺寸及開孔尺寸:

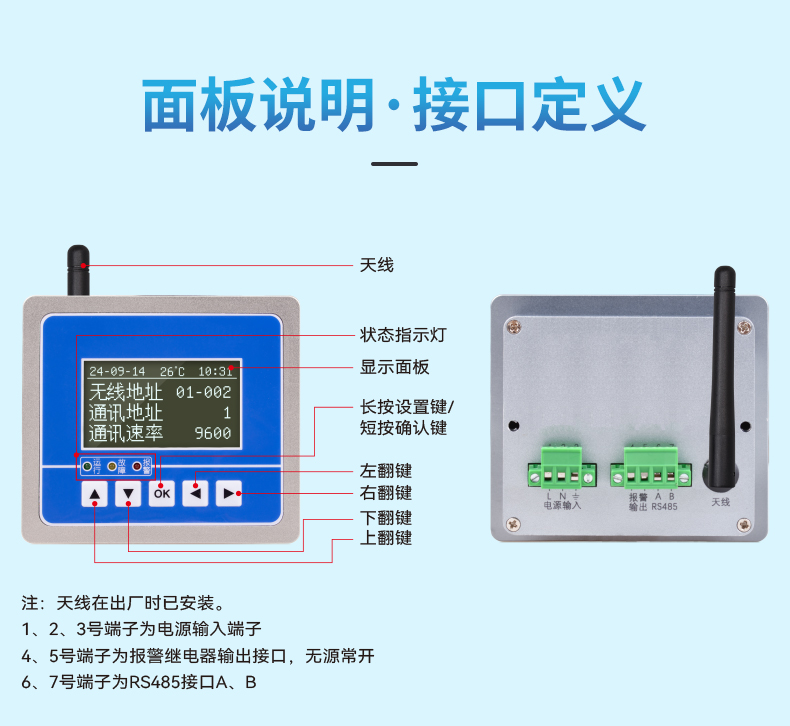

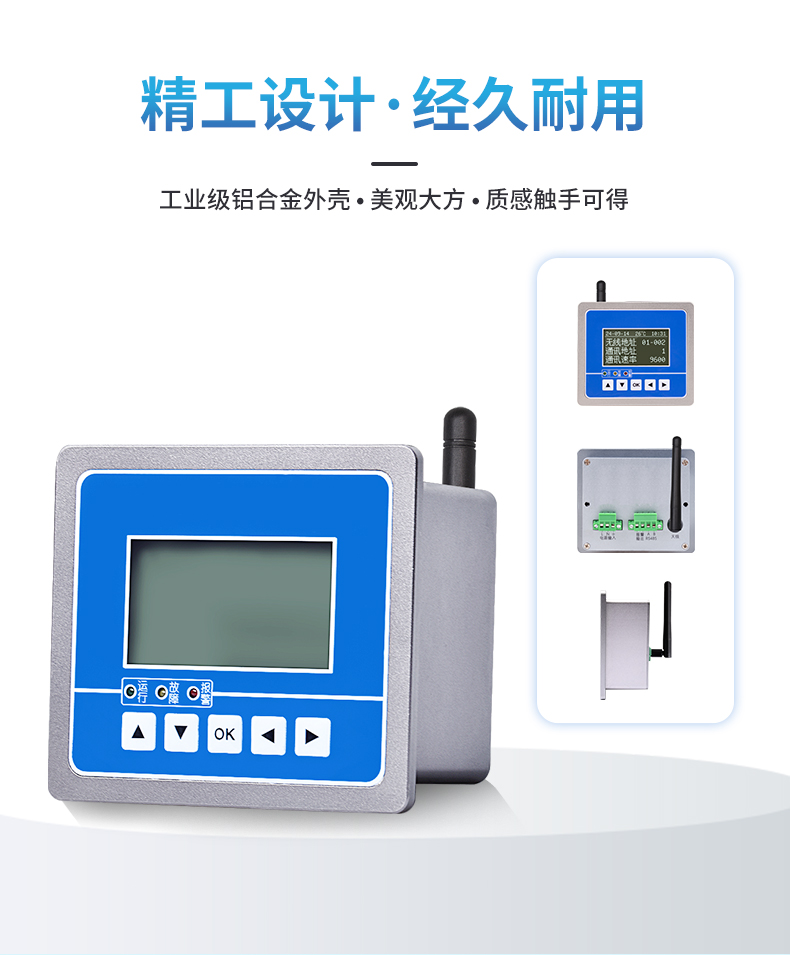

3.2 顯示面版與背面定義:

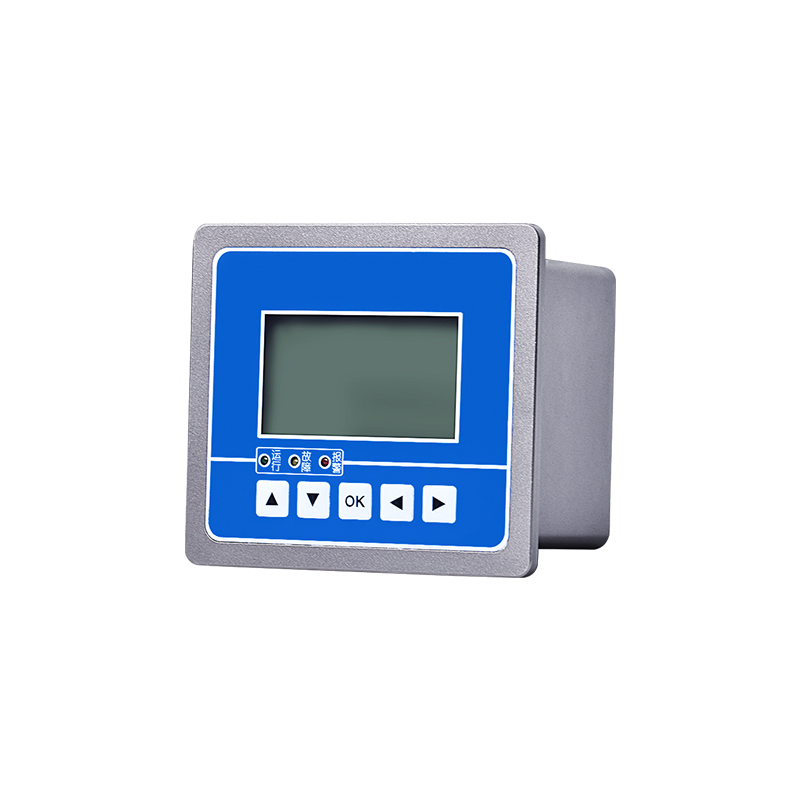

2.2 無線測溫主機:
無線測溫主機是一款集溫度傳感器工作狀態的監測、現場溫度顯示,報警提示和輸出,事件記錄及數據記錄于一體的現場溫度監測儀。

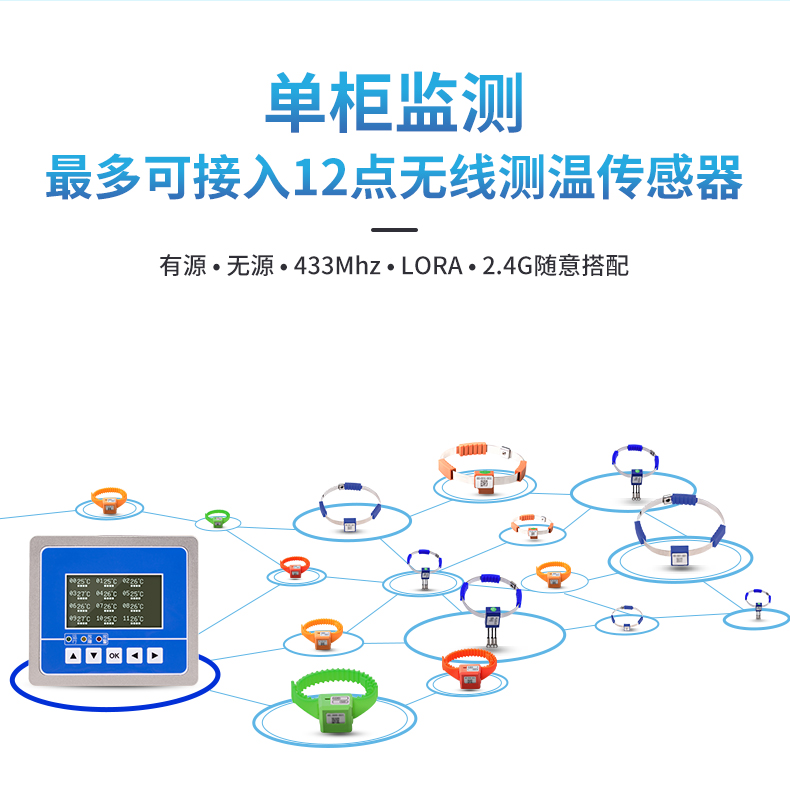

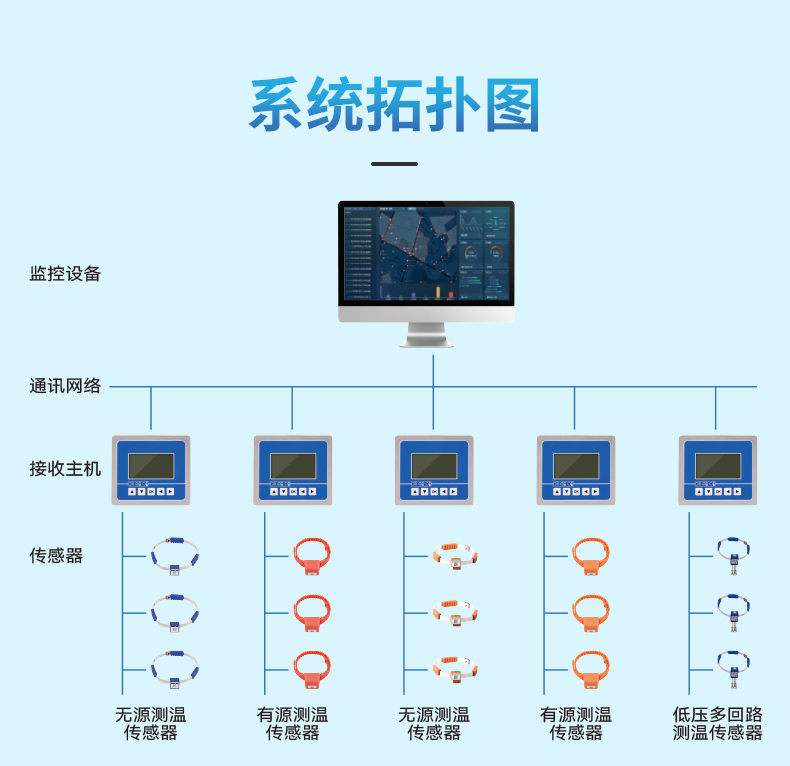

3.3 拓撲圖:

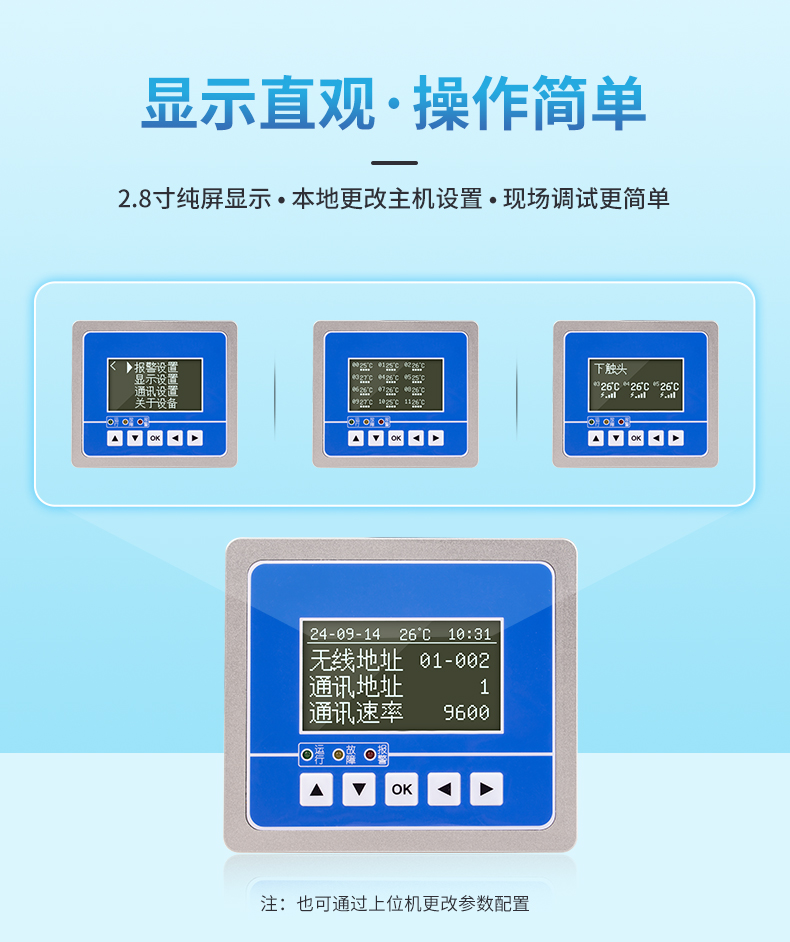

● 設備按指定時間間隔(在設置中可配置),在如下圖中的信息界面和溫度界面輪流顯示??砂?“ ? ”“ ? ”鍵切換顯示界面。
● 如下圖:

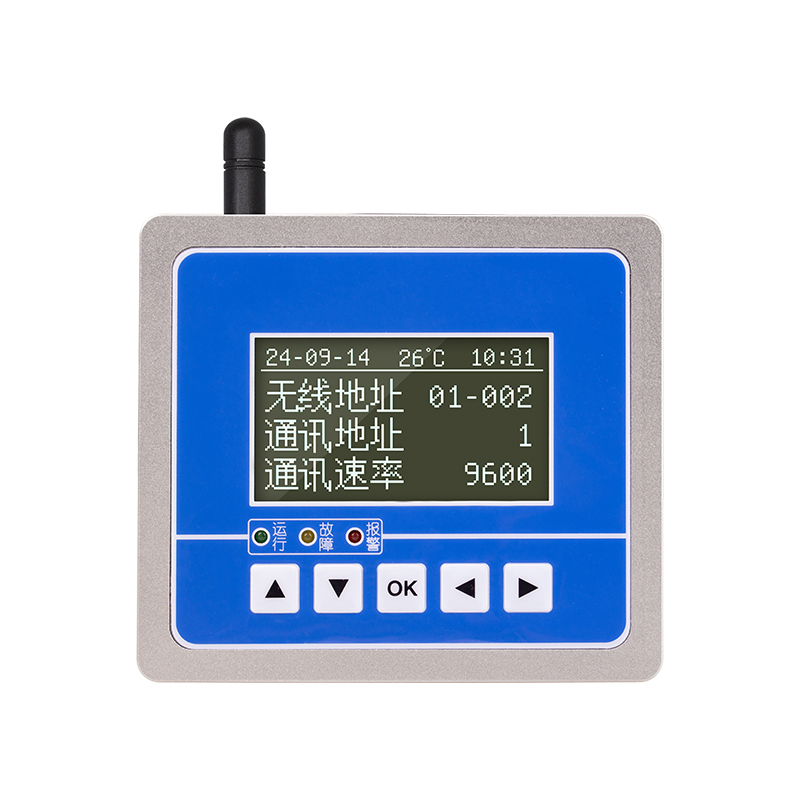

信息界面中,時間為2024年3月29日17點2分,室溫為28℃,無線地址為52,通訊地址為1,通訊波特率為9600。
溫度界面中,當前為母排接點溫度,編號為組1即第一組,溫度分別為:A相接點21℃,B相接點22℃,C相接點21℃。其中“母排接點”可根據第一組(組1)3相3個測溫點實際安裝的位置,在設置中配置圖中的情況是將第一組測溫點裝在了母排的接點位置。
● 在主界面短按“ OK ”鍵,進入查詢界面,包括“ 報警查詢 ”和“ 故障查詢 ”兩個菜單。其中“ 報警查詢 ”為查詢歷史報警記錄,可保持最新20條記錄;“ 故障查詢 ”本機自身的故障排查, 即本機在運行過程中,如果故障燈亮起,可以進此菜單查詢故障碼,然后和我們協助處理。
● 如下圖的查詢頁面中可以用“ ? ”鍵返回主界面,在查詢的任一界面,長按“OK”鍵返回主界面。
